生物樣本庫液氮管路自動化傳輸系統的搭建需兼顧技術精度與場景適配，以下從系統設計、組件選型、施工調試到運維管理的全流程指南，結合行業標準與前沿技術，為高效、安全的深低溫樣本存儲提供解決方案：
- 樣本特性：醫療樣本需長期維持
- 196℃穩定環境，半導體冷卻允許 ±5℃波動1。根據樣本類型（如細胞、組織、血液）確定存儲層級（氣相 /
液相）及傳輸頻率。
- 空間布局：實驗室場景需緊湊設計，工業級系統需預留檢修通道與安全距離（≥1.5
米）。管道布局應避免銳角彎折，保持
0.5%-1% 坡度以防止液氮積聚形成 “氣阻”。
- 流量計算：根據日均樣本處理量（如
500 管 / 天），結合流速控制（建議 2-3m/s）選擇管徑。例如，0.5 噸 / 小時流量需匹配 DN50 管道。
- 通風與監測：安裝氧氣濃度報警器（閾值≤19.5%），配備防爆排風扇（換氣次數≥12
次 / 小時）。
- 壓力控制：采用雙安全閥冗余設計（整定壓力
1.2-1.6MPa），管道承壓需≥4MPa。
- 法規遵循：符合《低溫液體容器安全技術規范》（GB/T
18443）及 ISO 20387 生物樣本庫質量標準，確保數據可追溯性與倫理合規。

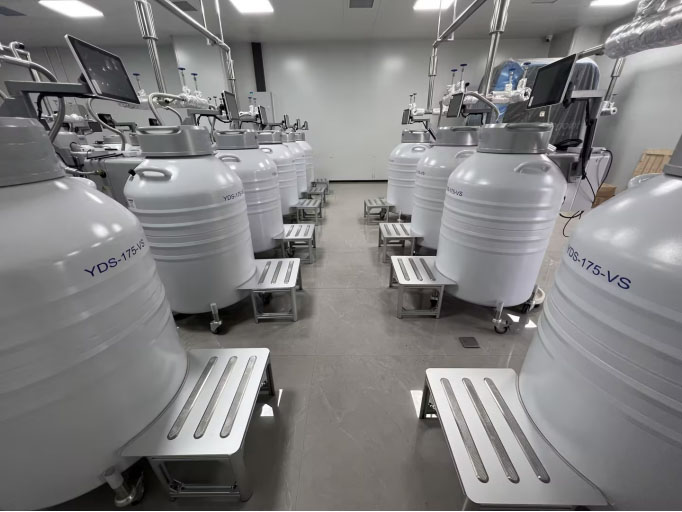

- 液氮罐：
- 實驗室級：選擇真空絕熱軟管連接的小型罐（如班德
HS200，容量 8-15L），支持智能液位監測與自動補液。
- 工業級：采用液氮塔
+ 真空絕熱管組合（如普萊克斯 3000L 儲罐），配備雙泵冗余系統（一用一備），確保 24 小時連續供液。
- 管道材料：
- 短距離傳輸：真空絕熱不銹鋼管（如班德高真空多層多屏管道），蒸發損耗＜0.1%/
天4。
- 長距離傳輸：采用雙層抽真空金屬管（如林德集團
Cryoflex 系列），外層包覆聚氨酯保溫層（導熱系數≤0.03W/m?K）。
- PLC
控制：選用西門子 S7-1200 或施耐德 M241，集成溫度（精度 ±0.1℃）、壓力（分辨率
0.01MPa）傳感器，實現閥門啟閉與泵啟停的邏輯聯動。
- 物聯網平臺：接入
SCADA 系統（如 Wonderware），實時監控液氮液位、管道壓力及環境參數，支持遠程報警（短信 / 郵件）。
- 機械臂存取：采用高精度機器人（如
ABB YuMi），配合 SBS 標準凍存盒，實現樣本自動挑管（速度≤3 秒 / 管）與路徑優化。
- 基礎固定：液氮罐底部加裝防震支架（如橡膠隔震墊），工業場景需預埋地腳螺栓（M16×300mm）。
- 管道連接：
- 焊接工藝：采用
TIG 焊接（氬氣純度≥99.999%），焊縫需經 X 射線探傷（Ⅱ 級標準）與氦質譜檢漏（泄漏率≤1×10??Pa?m3/s）。
- 法蘭密封：使用金屬纏繞墊片（316L
+ 石墨），螺栓扭矩按 ASME B16.5 標準（DN50 螺栓扭矩 210N?m）。
- 真空絕熱：管道抽真空至
10?2Pa 以下，多層絕熱材料（如鋁箔 + 玻璃纖維）包裹，接縫處用真空膠密封。
- 壓力測試：以
1.5 倍工作壓力（如 1.6MPa）進行水壓試驗，保壓 30 分鐘壓降≤0.05MPa。
- 泄漏檢測：采用氦質譜檢漏儀對所有焊縫、法蘭進行掃描，重點檢查彎頭與閥門連接處。
- 冷態調試：液氮預冷分三階段（-40℃、-80℃、-196℃）進行，每階段間隔
2 小時，監測管道收縮量（≤3mm/m）。
- 液位監控：每日檢查液氮罐液位（建議保持≥30%
容量），通過物聯網平臺設置補液閾值（如 20%）。
- 閥門保養：每月用無水乙醇清潔電磁閥閥芯，每季度更換氣動執行器密封件。
- 管道巡檢：定期檢查管道結霜情況，發現局部結霜需排查真空度（真空度下降至
10?1Pa 時需重新抽真空）。
- 預測性維護：通過機器學習分析歷史數據，預測泵、壓縮機等關鍵設備的故障風險，提前更換易損件。
- 模塊化擴展：采用
ASKION HS200 等模塊化系統，可通過外部軌道連接多個存儲單元，支持樣本庫規模彈性擴展。
- 低碳技術：引入中科美菱碳氫變頻制冷技術，相比傳統系統節能
30%，并減少氟利昂排放。
- 設備成本：實驗室級系統（8-15
萬元）、工業級系統（50-200 萬元），含 PLC、傳感器及機械臂。
- 運維成本：年維護費用約為設備總價的
5%-8%，主要用于液氮補充（年均成本約 3-5 萬元）與備件更換。
- 綜合方案：班德（真空管道
+ 智能監控）、中科美菱（自動化存儲 + 程序降溫儀）。
- 高性價比：東亞液氮罐（蒸發率≤0.1%/
天）、天池液氮罐（小容量款 2000 元起）。
- 國際品牌：林德集團（液氮塔
+ 精密閥門）、普萊克斯（大型生物庫解決方案）。
- 武漢大學中南醫院：采用德國
TANKA 液氮罐與全自動氣相存儲系統，通過雙層抽真空管道實現 - 196℃穩定傳輸，樣本凍融率＜0.5%。
- 華大智造
MGICLab-LN 系列：配備應急安全保護系統，在液氮斷供情況下可維持樣本安全 288 小時，支持 2ml 凍存管 4.1
萬支存儲。
- 中科美菱云智安方案：集成
AI 路徑優化算法，樣本存取效率提升 40%，并通過 SBS 板架設計實現空間利用率最大化。
通過以上指南，可構建安全、高效的液氮管路自動化傳輸系統，滿足生物樣本庫對深低溫存儲的嚴苛要求。建議在方案設計階段引入專業供應商（如普萊克斯、林德集團），結合場景需求定制化實施，可降低
30% 以上的試錯成本。
